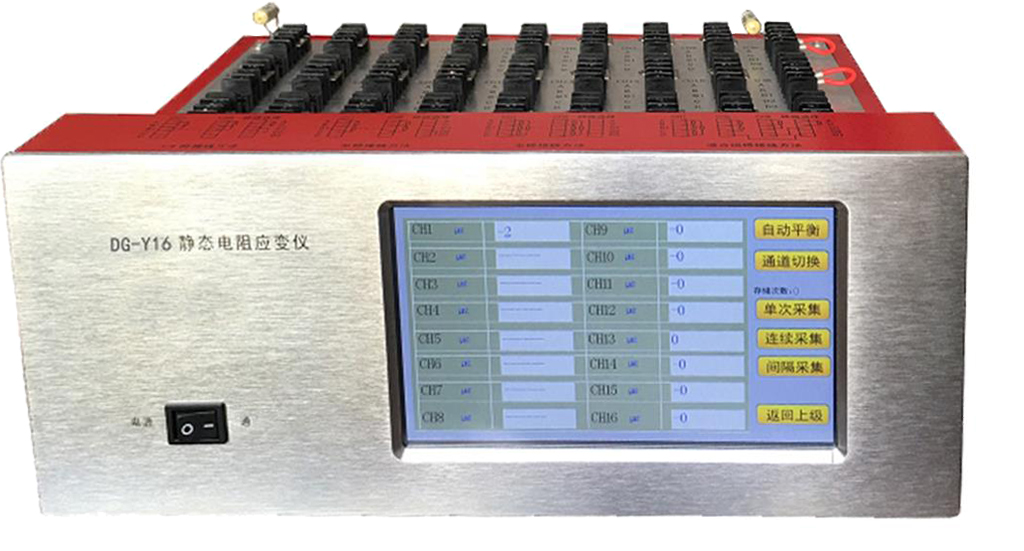

一、静态应变仪简介

1.         采用最新高性能ARM处理器、液晶显示技术、模拟数字滤波技术等设计，采用24位AD转换器，动态输入范围超过60000με使其提高了采样速度，精度更高稳定性更好
2.         采用数字滤波技术和工频陷波器具有超强的抗工频干扰能力，采用数字编码技术参数设定简单方便，具有不同阻值应变片修正功能保证不同阻值应变片的准确测量
3.         工作方式：1.）本机自控；2.）计算机外控
4.         通讯接口：USB计算机接口；485总线级联测试接口，专用通讯电缆传输距离可达3000米以上
5.         内置数据存储器，可随时对数据进行存储及数据回放，本机数据存储1000组数据
6.         文字采用进口油磨经特殊工艺高温烘烤，使其渗透于基底，耐化学腐蚀及擦涂
7.         机壳为不锈钢螺钉固定杜绝因南方天气潮湿而造成的生锈现象
8.         接线端子为进口组合式端子，经久耐用，耐磨损适合长期频繁使用
9.         信号输入端采用上面板接线形式，操作方便，测点组桥方式观测直观
10.     大尺寸液晶显示，可进行数据表格、T-Y图、X-Y图、应力应变图及棒图显示

二、主机技术指标：

1)        主机测点：16测点
2)        测量单位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，N.m
3)        测量范围：应变0~±38000με；其他单位：±1.0000~±99999
4)        零点不平衡范围：±38000με；其他单位：100%FS
5)        显示范围：应变±38000με；其他单位：±99999
6)        平衡方式：自动扫描平衡
7)        适用桥路电阻：60Ω~1kΩ
8)        应变片阻值设定: 120Ω、240Ω、350Ω
9)        显示单位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，N.m
10)     分辨率：应变：1με，0.1με；其他单位：0.01%F.S
11)     灵敏系数设定范围：1.000～9.999
12)     系数设置方式：单点设置，统一设置
13)     应变测量方式：1/4桥、半桥、全桥；混合组桥
14)     供桥电压：DC  2V
15)     应变精度：±0.02%F.S±2με
16)     零点漂移(预热30分钟后)：时间零点漂移：≤±2με/4小时；温度零点漂移：≤±1με/℃
17)     示值漂移：≤±0.02%F.S/4h；示值≤±0.02% F.S/℃
18)     采样速率：≥16点/0.1秒；支持高速连续采样功能，单通道采样频率＞200Hz
19)     补偿方式：双公共补偿，1补偿/8通道（适用不同材料的同时测量）
20)     显示：7"大屏彩色液晶显示
21)     接线方式：上面板接线，进口组合螺纹接线端子，简单方便；接触可靠，不易磨损
22)     工作模式：本机自控；计算机外控（32台级联测量）
23)     本机容量：数据存储1000组
24)     端口：USB计算机接口；串口1，串口2级联多台应变仪（配级联线）
25)     工作环境：温度-30～+60℃；湿度小于85%（不结露）
26)     电源：AC 220V (±10%）  50Hz    功耗：约 10W
27)     重量：约5kg

三、配套应变仪软件功能

本机工作模式

1.         应变仪本机工作状态下，测量参数可以单点设置或统一设置进行设置；同时可配接不同类型的应变式传感器，进行多种物理量同时测量。
2.         本机测试时，显示方式可进行数据表格显示或图形模式显示
3.         测试数据可进行实时存储，数据存储量1000组数据；可进行数据回放查询
4.         多种图形模式显示，T-Y图、X-Y图、棒图等图形显示方式

计算机控制模式

1.         计算机控制模式：级联测试——DG-Y16型静态电阻应变仪具备本机自控/计算机外控两种工作模式，既可本机操作进行手动测量，也可配接微机组成测控系统。在计算机外控模式下，一台电脑可级联32台应变仪，可组成512测点的测试系统。由PC机和相应软件完成从桥路平衡、手动采样、自动采集、数据报表，长导线、灵敏系数修正，T-Y图、X-Y图、应变花分析（三向45⁰直角、60⁰等边应变花、扇形应变花、伞形应变花）。等一系列繁杂工作，使用简单方便。
2.         软件可进行长导线、灵敏系数等一系列参数修正，使用简单方便。
3.         采集方式：手动采集、连续采集、监测采集、定时采集、触发采集；无人监控自动采集数据功能。
4.         中文视窗98/Me/2000/NT/XP/Win7下32Bits采集和分析软件。可将您的测试结果存储为文本文件（*.TXT)。
5.         各测点可分别组桥，方式为1/4桥、半桥、全桥。在各测点参数单独设定状态，可同时配接多种应变式传感器，测量不同物理量。因此该仪器功能全面、适合 较复杂的测量。
6.         测点切换采用进口切换开关程控完成，便于进行自动扫描测试。
7.         测量方法：应变片测量方式、传感器测量方式。
8.         测量单位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，N.m
9.         图形绘制方式：点、线、点线。
10.     窗口排列方式：层叠、平铺、排列图标。
11.     零点数据处理方式：保持当前平衡文件、调入某一时刻平衡文件、调入上次平衡文件。
12.     图形缩放比例：默认缩放比例为2（可调）。
13.     显示方式：表格显示、数码管显示、T-Y图显示、X-Y图显示、应力分布图显示、棒图显示、监测显示，其中T-Y图形可单波形/多波形显示。
14.     颜色设置：背景颜色、图形区颜色、网格颜色、字体颜色、X-Y图曲线颜色、多通道曲线颜色。
15.     通讯方式：配置USB2.0接口。
16.     数据转换格式： Txt /Excel文档。
17.     数据回放：表格、T-Y图回放、X-Y图回放、应力分布图回放、棒图回放。
18.     单向应力：应力应变图设置、应力折算、应力折算存盘。
19.     采集方式选择：16通道采集方法、双通道采集方法。
